W niewielkiej miejscowości obok Wodzisławia Śląskiego - Radlinie znajduje się czynna kopalnia węgla kamiennego "Marcel", która pierwotnie nosiła nazwę "Emma".

Początki kopalni sięgają drugiej połowie XIX wieku. Do 1945 roku kopalnia nosiła nazwę "Emma". W latach 1945-1949 kopalnię nazywano "Ema". 27 kwietnia 1949 roku
nazwę kopalni zmieniono na "Marcel". W 1995 roku kopalnię "Marcel" połączono z KWK "1 Maja" (obecnie zlikwidowana).

Aktualnie kopalnia prowadzi eksploatację złóż znajdujących się pod miejscowościami: Radlin, Marklowice, Wodzisław Śląski oraz Rybnik-Niedobczyce. Największe złoża znajdują się na terenie Marklowic. Kopalnia jest spadkobiercą obszarów górniczych po kopalniach "Rymer" oraz "1 Maja". Kopalnia posiada siedem szybów. Cztery główne, jeden peryferyjny oraz dwa w części marklowickiej.

Szyby główne. Z lewej zastrzałowa wieża szybu III (tzw. "Julia"), a z prawej basztowa wieża szybu "Antoni":

Obrazek

Obrazek

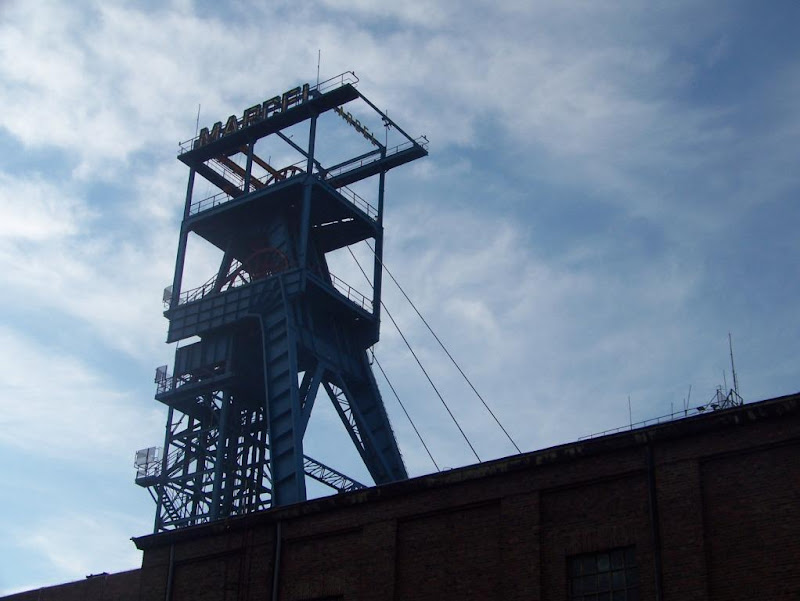

Wieża szybu wydobywczego III:

Obrazek

Na pierwszym planie wieża #III, a za nią basztowa wieża #"Antoni":

Obrazek

Szyb IV (tzw. "Bartek") pełniący funkcje wentylacyjnego wydechowego:

Obrazek

Obrazek

Widok na kopalnię od strony bocznicy kolejowej:

Obrazek

Obrazek

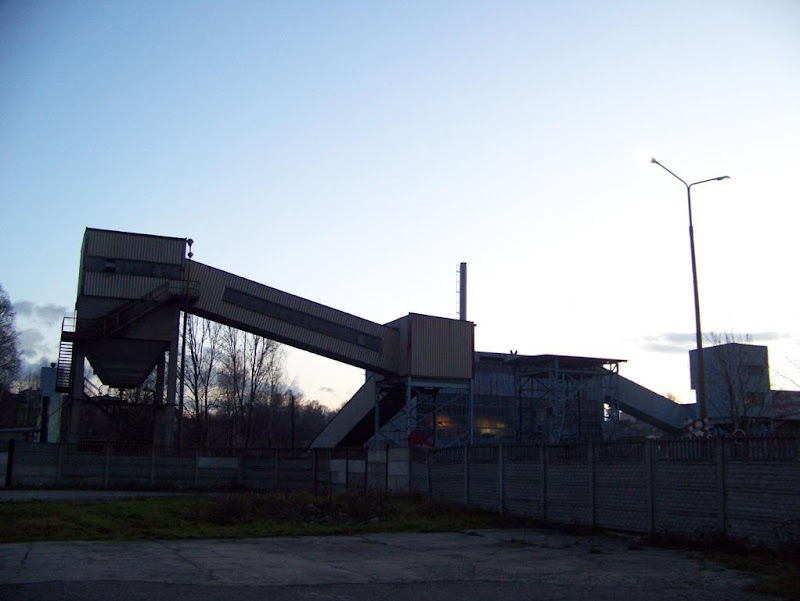

Budynki Zakładu Przeróbki Mechanicznej Węgla:

Obrazek

Obrazek

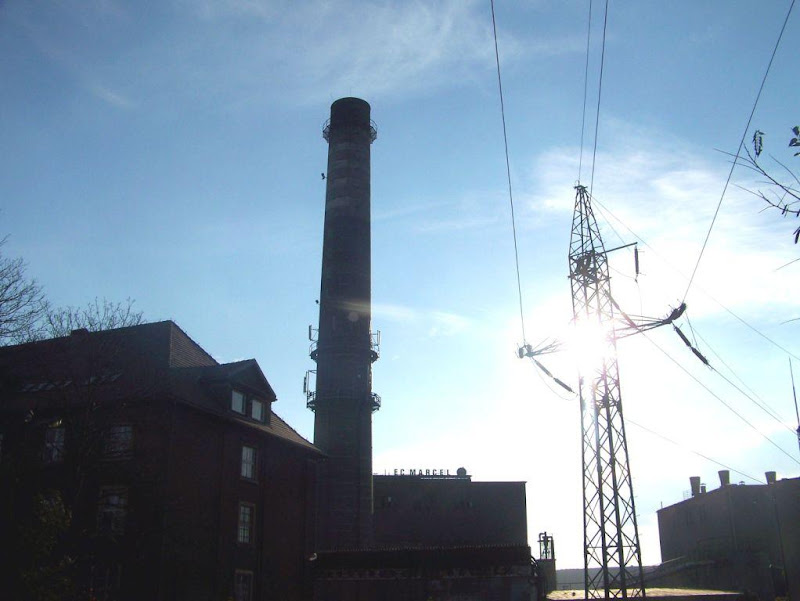

Elektrociepłownia "Marcel":

Obrazek

Obrazek

Laboratorium:

Obrazek

Rozdzielnia prądu:

Obrazek

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Ostatnio edytowano 13 maja 2011, o 20:35 przez neptun505z, łącznie edytowano 1 raz

Góra
 Zobacz profil

 Post Napisane: 23 paź 2010, o 21:23
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
Robiąc porządki na dysku znalazłem kilka zdjęć robionych z rydułtowskiej hałdy "Szarloty" przedstawiających KWK "Marcel" oraz pobliską koksownię "Radlin":

Obrazek

Obrazek

Tutaj zdjęcie z zaznaczonymi szybami:

Obrazek

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Ostatnio edytowano 13 maja 2011, o 20:45 przez neptun505z, łącznie edytowano 1 raz

Góra
 Zobacz profil

 Post Napisane: 26 paź 2010, o 14:05
Offline
Avatar użytkownika

Dołączył(a): 14 paź 2010, o 12:08
Posty: 140
Lokalizacja: Radlin
Pochwały: 1
Imię: Maciek
Parę zdjęć wież poszczególnych szybów:


Załączniki:
Komentarz: Szyb III "Julia"
DSCF6043kkk.jpg [ 186.36 KiB | Przeglądane 475 razy ]
Komentarz: Szyb Antoni
DSCF6820g.jpg [ 116.78 KiB | Przeglądane 475 razy ]
Komentarz: Szyb Wiktor
DSCF6821gx.jpg [ 131.19 KiB | Przeglądane 475 razy ]
Komentarz: Szyb IV "Barteczko"
DSCF6885z.jpg [ 61.51 KiB | Przeglądane 475 razy ]


Ostatnio edytowano 16 mar 2020, o 18:18 przez Loxley, łącznie edytowano 1 raz
Góra
 Zobacz profil

 Post Napisane: 26 paź 2010, o 21:53
Offline
Przyjaciel
Avatar użytkownika

Dołączył(a): 29 maja 2009, o 19:45
Posty: 779
Lokalizacja: Dąbrowa Górnicza / czasem Radlin
Imię: Andrzej
2 lata temu na kopalni Marcel oddano do użytku upadową, którą obecnie transportuje się urobek na powierzchnię:


Cytuj:
W kopalni "Marcel" zakończono budowę chodnika za 90 mln zł

PAP - 12-03-2008 15:50

Węgiel z kopalni "Marcel" w Radlinie, zamiast jak dotąd - szybem, będzie wydobywany na powierzchnię tzw. upadową, czyli pochyłym chodnikiem, łączącym wyrobisko z zakładem przeróbczym. Budowa upadowej kosztowała 90 mln zł.
To największa w ostatnich latach taka inwestycja w górnictwie. Budowa blisko 2-kilometrowego chodnika, schodzącego 400 metrów pod ziemię, trwała 5,5 roku. Uroczyste uruchomienie upadowej zaplanowano na czwartek. Inwestycja ma zwrócić się w cztery lata.

- To przedsięwzięcie jest przykładem unowocześniania górnictwa. Dzięki usprawnieniu transportu węgla na powierzchnię następuje uproszczenie modelu kopalni, maleją koszty eksploatacji, a prostsze w obsłudze obiekty i urządzenia sprzyjają poprawie bezpieczeństwa - ocenił w środę rzecznik Kompanii Węglowej, do której należy kopalnia, Zbigniew Madej.
Decyzja o kosztownej inwestycji była podyktowana analizą ekonomiczną. Wykazała ona, że aby kopalnia była rentowna, musi wydobywać co najmniej 9,5 tys. ton węgla na dobę i zmniejszyć koszty. Najtańszy okazał się transport węgla na powierzchnię upadową.

Drążenie chodnika rozpoczęło się w lipcu 2002 roku z dwóch stron. Części drążone z powierzchni i z dołu połączyły się cztery lata później. Potem rozpoczęto instalowanie niezbędnej infrastruktury oraz montaż przenośników do transportu węgla na powierzchnię i transportu materiałów eksploatacyjnych na dół. Całość zakończono w styczniu tego roku.

Teraz węgiel, eksploatowany 400 metrów pod ziemią, trafia do podziemnych zbiorników; stamtąd mierzącym 850 metrów taśmociągiem dochodzi do upadowej, skąd przenośniki transportują go na powierzchnię. Upadowa ma długość 1.850 m i nachylenie 12 stopni.

Ukończenie tej najważniejszej dla kopalni inwestycji pozwoli przede wszystkim na uproszczenie modelu kopalni - po likwidacji ok. 2015 roku poziomu 800 m w starym polu wydobywczym zakładu, gdzie kończy się węgiel, "Marcel" będzie kopalnią jednopoziomową.

Inne zalety to m.in. możliwość transportu dużych urządzeń pod ziemię w całości (np. sekcji obudowy zmechanizowanej chodnika), obniżenie kosztów eksploatacji, zmniejszenie zatrudnienia przy transporcie o ok. 100 osób oraz bezpośrednia wysyłka węgla do zakładu przeróbczego, z pominięciem szybu, który z czasem ma być zlikwidowany.

Budowa upadowej w kopalni "Marcel" była największą taką inwestycją Kompanii Węglowej. W tym roku skupiająca 16 kopalń firma przeznacza na inwestycje ok. 850 mln zł. Pieniądze mają być skierowane głównie na prace przygotowawcze przy udostępnianiu nowych pokładów węgla oraz zakup i modernizację sprzętu.


Artykuł pochodzi z http://gornictwo.wnp.pl


Góra
 Zobacz profil GG

 Post Napisane: 27 paź 2010, o 15:06
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
W tym naszym górnictwie jest różnie :) Tutaj rozbudowa kopalni, a tam likwidacja. Prawdopodnie zostanie zlikwidowany #III kopalni "Marcel".

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Góra
 Zobacz profil

 Post Napisane: 27 paź 2010, o 19:21
Offline
Avatar użytkownika

Dołączył(a): 14 paź 2010, o 12:08
Posty: 140
Lokalizacja: Radlin
Pochwały: 1
Imię: Maciek
W sumie za wiele pożytku to z niego nie ma, od kiedy jest upadowa.


Góra
 Zobacz profil

 Post Napisane: 31 paź 2010, o 20:39
Offline
Administrator
Avatar użytkownika

Dołączył(a): 27 maja 2009, o 08:40
Posty: 7464
Lokalizacja: Dąbrowa Górnicza
Imię: Leszek
Pocztówka z 1916 roku ukazująca koksownię kopalni Emma

Obrazek

_________________
Jeśli gdzieś nie wyświetlają się moje zdjęcia, proszę o PM.

— Patrz, Kościuszko, na nas z nieba! —
raz Polak skandował
i popatrzył nań Kościuszko,
i się zwymiotował.
K.I.Gałczyński


Góra
 Zobacz profil GG

 Post Napisane: 2 lis 2010, o 20:38
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
Przeglądając książkę "Ziemia Rybnicko-wodzisławska" Józefa Ligezy znalazłem takie oto zdjęcie:

Obrazek
Fot. A. Chojnacka

Pochodzi ono bodajże z lat 60 lub 70 XX wieku. Z prawej strony widoczna jest wieża szybu III.

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Ostatnio edytowano 1 maja 2011, o 20:06 przez neptun505z, łącznie edytowano 1 raz

Góra
 Zobacz profil

 Post Napisane: 12 lis 2010, o 21:27
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
Dzisiaj jechałem na eksplorację do Marklowic, gdzie znajdują się dwa szyby. Zdjęcia, które wykonałem są trochę w złej jakości, ponieważ robiłem je wieczorem kiedy się ściemniało.

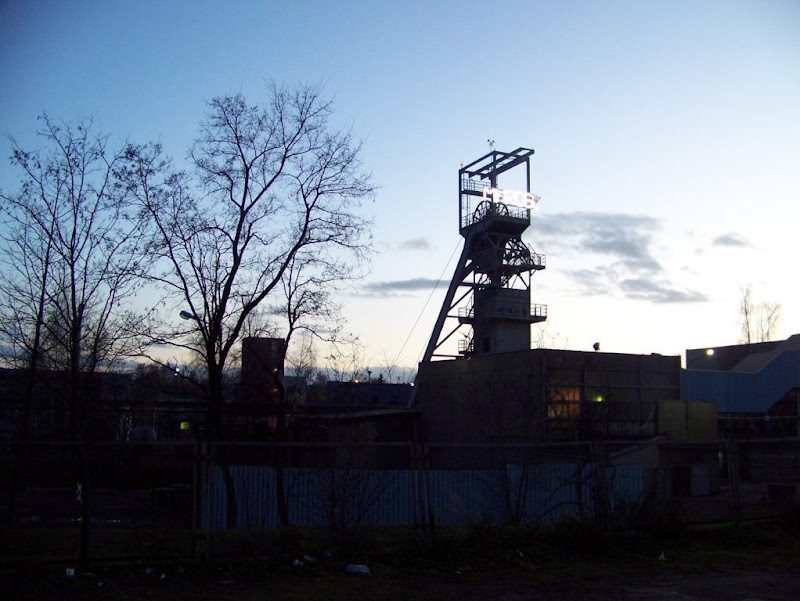

Zastrzałowa wieża peryferyjnego #"Marklowice I":

Obrazek

Obrazek

Obrazek

Jeśli się nie mylę, jest to #"Marklowice II":

Obrazek

Ciepłownia ?? :

Obrazek

Stacja wentylatorów #"Marklowice I":

Obrazek

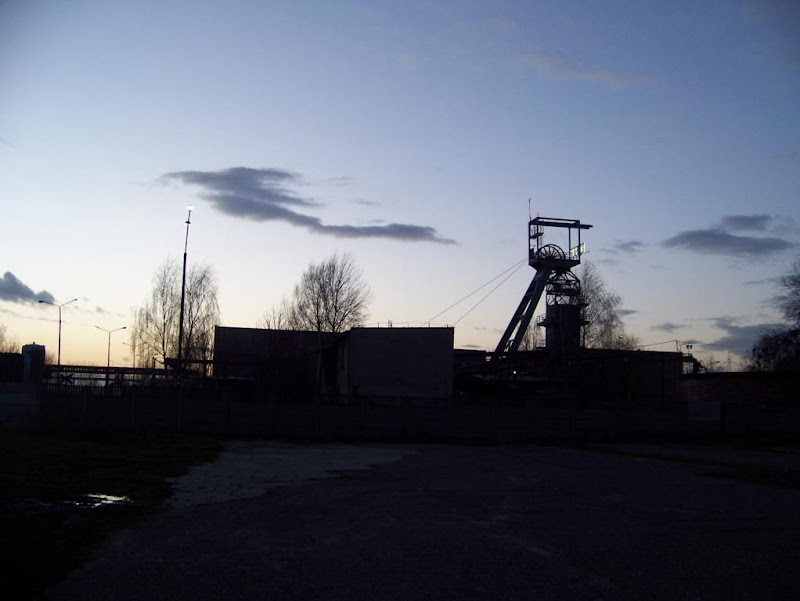

I jeszcze takie nocne ujęcie na szyb:

Obrazek

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Ostatnio edytowano 13 maja 2011, o 21:08 przez neptun505z, łącznie edytowano 1 raz

Góra
 Zobacz profil

 Post Napisane: 14 lis 2010, o 14:04
Offline

Dołączył(a): 14 lis 2010, o 13:36
Posty: 9
Lokalizacja: Rybnik
Imię: Bogdan
Pracuję w tej kopalni, w części marklowickiej zaledwie dwa miesiące ale kilka rzeczy mogę powiedzieć.

Szyb Marklowicki jest szybem zgłębionym do poziomu 600 metrów mimo tego zazbrojony jest tylko do 400. Jazda ludzi odbywa się na poziomy 400 i 200m. Poziom 200 ma być z czasem (na pewno nie na dniach) poziomem tylko wentylacyjnym. Jak na razie idzie tam jedna ściana wydobywcza. Docelowo cała koncentracja wydobycia ma się mieścić w części marklowickiej, w Radlinie zostanie tylko przeróbka węgla. Szyb jest dwuprzedziałowy, z klatkami dwupiętrowymi mieszczącymi 12 osób (w praktyce mieści się coś koło 18. Jazda ludzi odbywa się ze zrębu szybu, a nie tak jak w większości kopalń z nadszybia. Drugi szyb znajdujący się w części Marklowickiej kopalni Marcel jeśli dobrze pamiętam jest tylko zazbrojony i pełni raczej funkcję otworu wentylacyjnego. Nie ma tam maszyny wyciągowej, choć docelowo pewnie tak będzie.
Pochylnia upadowa jak już wcześniej wspomniano prowadzi do poziomu 400m, ma 2km i co może zadzwiać, jest w niej zabudowany jeden (!) przenośnik taśmowy - Pioma 1200. Wyobraźcie sobie silniki jakie muszą targać tą taśmą. Jako niemiłą ciekawostkę można potraktować, że podczas drążenia tej pochylni od dołu (była drążona z dwóch stron) zginął, a raczej zmarł bodajże 21 letni górnik.
Zasłabł i niestety już go nie odratowano.

Do dyspozycji załogi w części marklowickiej są dwie łaźnie hakowe i dwie szafkowe, te pierwsze wyremontowane w 2008 roku, te drugie w opłakanym stanie. Ciekawostką jest brak jako takiej cechowni, podział górników oddziały mają w swoich komorach lub przy okienkach planistek. Bardzo dobrą rzeczą jest że cała administracja znajduje się w jednym budynku, jednak większość spraw załatwia się w macierzy w Radlinie więc jest to trochę uciążliwe po szychcie jechać szybko do Radlina w korkach.

To tyle na dziś, jak mi się coś przypomni to napiszę.

Fotki może kiedyś uzyskam, jednak nie chciałbym fotografować łaźni kiedy przebierają się tam pracownicy... ;)


Góra
 Zobacz profil GG

 Post Napisane: 14 lis 2010, o 17:58
Offline
Przyjaciel

Dołączył(a): 9 lis 2009, o 15:01
Posty: 436
Lokalizacja: Rybnik
Imię: darek
Kilka ciekawych informacji o # "Marklowice I" z książki "120 lat kopalni Marcel 1883 - 2003".
Średnica # -4,5m, był głębiony w l.1925-1932 do gł. 359,5m. Głębienie przerwano z powodu dużego napływu solanki
i wybuchu metanu. # zatopiono do głębokości swobodnego lustra wody, które ustaliło się ok. 50 m od zrębu,
i tak zostało do lat 70-tych XX w. W1976 wybudowano wieżę szybową o wys. 23,5m.
W grudniu 1995 miernicy stwierdzili wychylenie wieży w kierunku południowym 83 mm od pionu. Po roku odchylenie od pionu wynosiło już 142 mm, przy dopuszczalnym 43 mm. Wieżę prostowano przy pomocy dwóch siłowników,
którymi podnoszono stopy zastrzału. W październiku 1997 wzmocniono grunt pod fundamentem wieży. Wykonano
13 otworów iniekcyjnych w które wtłaczano mleczko cementacyjne pod ciśn. 5-30 atm.
Obecnie jest szybem zjazdowo-materiałowym , gł. 592,5 , o średnicy 4,5m do poz. 400 i średnicy 5,0m do rząpia.

# "MarklowiceII" - wentylacyjny, gł. 556,7m , o średnicy 7,5 m, nie zazbrojony (goła rura)


Ostatnio edytowano 19 lis 2010, o 00:07 przez biały, łącznie edytowano 1 raz

Góra
 Zobacz profil

 Post Napisane: 18 lis 2010, o 19:03
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
biały napisał(a):
W grudniu 1995 miernicy stwierdzili wychylenie wieży w kierunku południowym 83 mm od pionu. Po roku odchylenie od pionu wynosiło już 142 mm, przy dopuszczalnym 43 mm. Wieżę prostowano przy pomocy dwóch siłowników,
którymi podnoszono stopy zastrzału. W październiku 1977 wzmocniono grunt pod fundamentem wieży. Wykonano
13 otworów iniekcyjnych w które wtłaczano mleczko cementacyjne pod ciśn. 5-30 atm.


Nieźle im szło to "prostowanie" wieży szybowej :D

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Góra
 Zobacz profil

 Post Napisane: 19 lis 2010, o 00:08
Offline
Przyjaciel

Dołączył(a): 9 lis 2009, o 15:01
Posty: 436
Lokalizacja: Rybnik
Imię: darek
No paluszek mi się omsknął.


Góra
 Zobacz profil

 Post Napisane: 2 mar 2011, o 10:48
Offline
Avatar użytkownika

Dołączył(a): 14 paź 2010, o 12:08
Posty: 140
Lokalizacja: Radlin
Pochwały: 1
Imię: Maciek

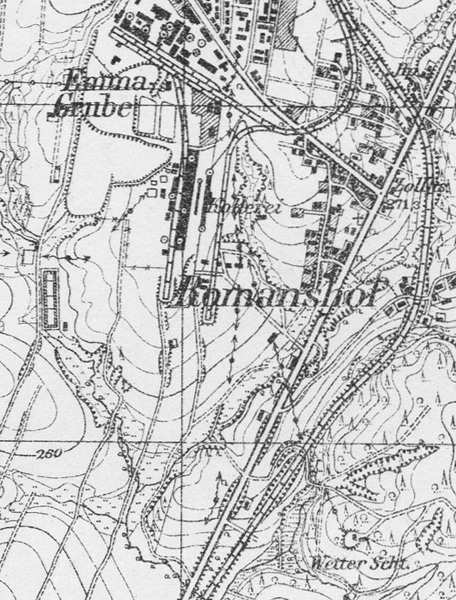

Dorwałem się w końcu do starych map i na mapie z 1941 roku zauważyłem coś, co wygląda na jeszcze jeden szyb kopalni Marcel.

Obrazek

Chodzi o "Wetter Scht" w dolnym prawym rogu. Dziś w tym miejscu znajduje się ośrodek wypoczynkowy "Bażanciarnia".
Nigdy wcześniej nie spotkałem się z wiadomościami, żeby kiedyś miał tam być szyb. Ktoś coś wie w tym temacie?


Ostatnio edytowano 16 mar 2020, o 18:22 przez Loxley, łącznie edytowano 1 raz

Góra
 Zobacz profil

 Post Napisane: 4 mar 2011, o 18:54
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
Loxley, czy mógłbyś pokazać miejsce tego szybu na mapie, byłbym wdzięczny :beg: I też zauważyłem, że pisałeś o tym szybie w wątku o KWK "Anna" :D

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Góra
 Zobacz profil

 Post Napisane: 5 mar 2011, o 20:22
Offline
Avatar użytkownika

Dołączył(a): 14 paź 2010, o 12:08
Posty: 140
Lokalizacja: Radlin
Pochwały: 1
Imię: Maciek

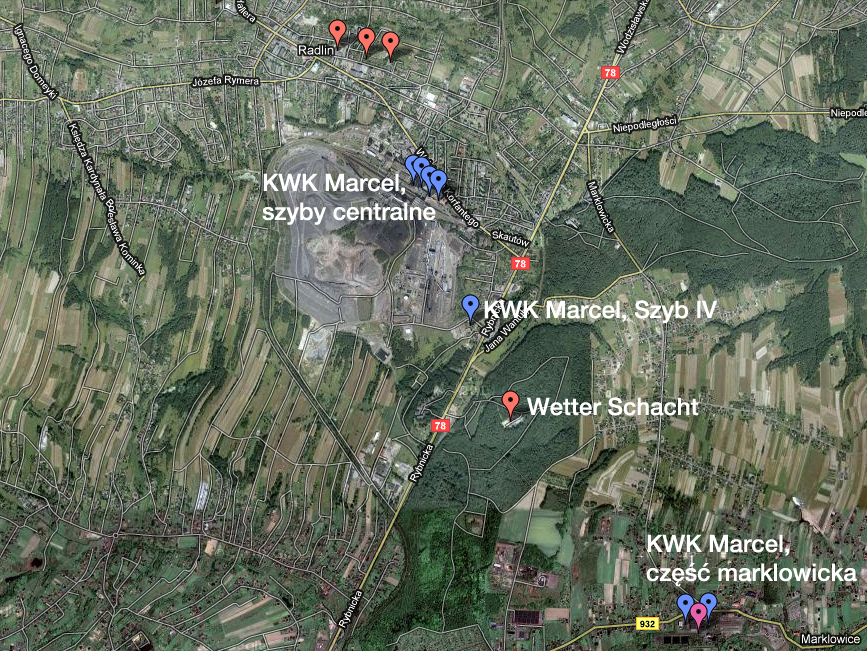

Proszę bardzo:

Obrazek

Oczywiście nie jest to szyb wspomniany w wątku o KWK Anna, wydaje mi się że "Wetter Schacht" to po naszemu ni mniej, ni więcej jak "Szyb Powietrzny".


Ostatnio edytowano 16 mar 2020, o 18:20 przez Loxley, łącznie edytowano 2 razy

Góra
 Zobacz profil

 Post Napisane: 5 mar 2011, o 22:53
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
Dziękuję :cmok: Jeśli chodzi o nazwy, to szyby powietrzne nosiły przeważnie nazwę "Luft Schacht" :D

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Góra
 Zobacz profil

 Post Napisane: 6 mar 2011, o 00:07
Offline
Avatar użytkownika

Dołączył(a): 5 sty 2011, o 15:21
Posty: 214
Lokalizacja: Zabrze (poprzednio Katowice)
Imię: Marcin
Częściej jednak spotyka się nazwę "Wetter Schacht" co dosłownie oznaczałoby "Szyb wiatrowy", ale z kolei w polskim nazewnictwie stosowało się "powietrzny", później raczej "wentylacyjny" albo "wydechowy". Ale funkcja dokładnie ta sama :)
Tak nawiasem mówiąc, praktycznie wszystkie szyby są wentylacyjne ;) - wdechowe albo wydechowe. Tutaj chodzi o te szyby, na których zamontowane są wentylatory (kiedyś piece wentylacyjne - ciekawy artykuł nt. historii wentylacji jest tutaj: http://www.teberia.pl/index_txt.php?id=6289)
W polskim górnictwie raczej nie buduje się szybów biernych wentylacyjnie, a bywają takie - w niektórych rozwiązanaich stosuje się skipy z przeciwwagą, które są dosyć dokładnie dopasowane do przekroju szybu (czyli przesłaniają otwór). Wtedy tamuje się wyrobiska po to, żeby prędkość powietrza była minimalna i nie powodowała dodatkowych oporów ruchu naczynia.


Góra
 Zobacz profil

 Post Napisane: 30 mar 2011, o 17:18
Offline
Avatar użytkownika

Dołączył(a): 14 paź 2010, o 12:08
Posty: 140
Lokalizacja: Radlin
Pochwały: 1
Imię: Maciek
W książce ""120 lat kopalni Marcel 1883-2003" znaleźć można wykaz szybów używanych przez kopalnię w latach 30. XX wieku. Poza istniejącymi do dziś głównymi szybami "Antoni" i "Wiktor" wymienionych jest pięć szybów wentylacyjnych:

Powietrzny I - Szyb Reden kopalni Reden
Powietrzny II - Szyb II kopalni Reden
Powietrzny III
Powietrzny IV - wspomniana nazwa Dannenberg, obecny Wentylacyjny IV (Barteczko)?
Powietrzny VI

Szyby III, IV i VI swoje numery otrzymały pierwotnie od ówczesnych numerów pokładów, do których zostały zgłębione - stąd pominięcie numeru V, później do numeracji dorzucono przejęte szyby kopalni Reden.

Jeśli faktycznie Powietrzny IV to szyb który przetrwał do dziś z tym samym numerem, pozostają dwie niewiadome - III i VI. Mogą to być szyby Marklowice I i nieznany szyb wentylacyjny wspomniany wcześniej w wątku.


Góra
 Zobacz profil

 Post Napisane: 1 kwi 2011, o 20:58
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 18 sie 2010, o 19:40
Posty: 1371
Lokalizacja: Wodzisław Śląski
Imię: Rob
Hmm :echh: możliwe, że wspomniany przez Ciebie Loxley, szyb III może być szybem z Twego Avataru :jupi:
A tak poza tym to szyb wspomniany we wcześniejszym wątku to ten "Wetter Schacht" ??

_________________
Śląski przemysł i polska kolej, a także to co po tym pozostało...
YouTube
Facebook


Góra
 Zobacz profil

Dodaj do: Dodaj do Gadu-Gadu Dodaj do Grono.net Dodaj do Twitter Dodaj do Blip Dodaj do Flaker Dodaj do Pinger Wypowiedź dla Wykop Wypowiedź dla Facebook Wypowiedź dla Gwar Wypowiedź dla Delicious Wypowiedź dla Digg Wypowiedź dla Google Wypowiedź dla Reddit Wypowiedź dla YahooMyWeb Śledzik Dodaj do Kciuk.pl Dodaj do Spinacz.pl Dodaj do Yam.pl
Wyświetl posty nie starsze niż:  Sortuj wg

Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 77 ]  Przejdź na stronę 1, 2, 3, 4  Następna strona

Strona główna forum » Eksploracja » Kopalnie » Kopalnie węgla kamiennego


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 0 gości





Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL

[ Time : 0.258s | 18 Queries | GZIP : Off ]
